600V hoog Huidig Eindblok 14.00mm 40A de Klem Eindschakelaar van de Messingsschroef
Toepassingen:
PCB, Frequentieconvertors,
Serverplaats, Schakelaar,
Voeding, Elektrische Verlichting, de Industriecontrole,
Automatisering, Spoorvervoer, Mededeling,
Veiligheid, Geneeskundemateriaal, Militair, Lift, etc….
Parameter en Tekeningsspecificaties:
UL technische Gegevens |
B |
C |
D |
Nominale spanning/Huidige V/A |
600/40 |
600/40 |
|
AWG van de draadwaaier |
8-22 |
8-22 |
|
De Technische Gegevens van CEI |
|
||
Overvoltagecategorie |
Ⅲ |
Ⅲ |
Ⅱ |
Verontreinigingsklasse |
3 |
2 |
2 |
Nominale spanning/Huidige V/A |
800/40 |
1000/40 |
1000/40 |
Geschat Schommelingsvoltage KV |
8 |
8 |
8 |
Geschatte Verbindende Capaciteit mm2 |
8 |
||
Materiaal |
|
||
Isolatiemateriaal/Ontvlambaarheidsklasse |
PC/UL94, V-0 |
||
Terminal/Plateren |
Messing/Vernikkeld |
||
Schroef/Plateren |
Geplateerd staal/Zink |
||
Andere Gegevens |
|
||
Het ontdoen van Lengte mm |
10-12 |
||
Schroef/Torsie/lbf.in |
M5/14-18 |

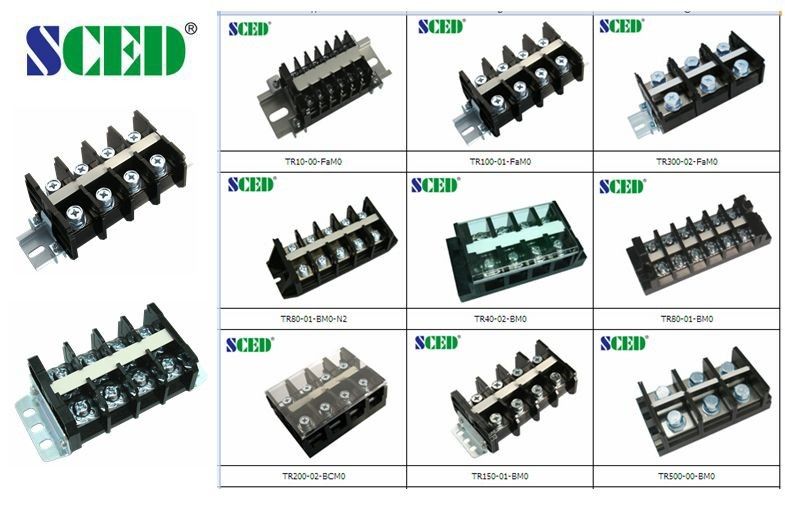

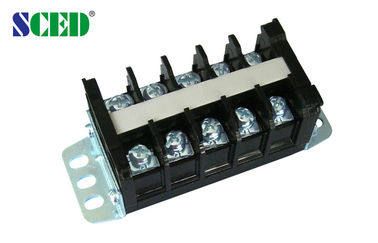

Tekeningsfoto:
Markering: DIN-schroeft het spoor eindblok, eindblok, zet het paneel eindblok, machts eindblok op
