Markeren
Elektro Eindblok
,De Eindblokken van PCB
-
ToepassingenPCB, frequentieomvormers, serverlocatie, schakelaar, voeding, elektrische verlichting, industriecont
-
KleurZwart
-
Aantal contacten10*3P
-
Toonhoogte7,62 mm
-
Nominale stroom15A
-
Nominale spanning300V
-
TypeBarrier terminal block,Power terminal blocks,Elektrische terminal blocks
-
Draadbereik14-22 AWG
-
Plaats van herkomstShenzhen, China
-
MerknaamSCED
-
CertificeringUL, CE
-
ModelnummerTB762-03
-
Min. bestelaantal500
-
PrijsGet latest price
-
Verpakking Detailsstandaard omdoos
-
Levertijd7-20 werkdagen
-
BetalingsconditiesT/T
-
Levering vermogen1KK stalen per maand
10-polige schroefterminalblok met schroefbevestiging, stabiel
10 Pin Barrier Terminal Block Schroef Terminal Block Connector Stabiel
Snelle details:
Type: barrièreschroef
Snelheid: 7,62 mm
Nominale spanning: 300V
Nominale stroom: 15A
Draadbereik: 14-22 AWG
Concurrentievoordeel:
1Stabiel, goede kwaliteit.
2. Concurrerende prijs
3Snel reageren.
4. Volledige producten voor keuze
5Flexibel om het exacte onderdeel te ontwerpen op vraag van de klant
Beschrijving:
■Inlaat van rechthoekige draad;
■Drievoudige niveaus
Elektrische terminale blokken, leveranciers van terminale blokken
Toepassingen:
PCB's, frequentiekonverters, serverplaats, schakelaar, stroomvoorziening, elektrische verlichting, industriecontrole,
Automatisering, spoorvervoer, communicatie, elektriciteit, veiligheid, medische apparatuur,
Militair,Lift, enzovoort.
Parameters en tekeningen:
|
UL Technische gegevens |
B. |
C |
D |
|
Nominale spanning/stroom V/A |
300/15 |
|
300/10 |
|
Draadbereik AWG |
14-22 |
|
14-22 |
|
Technische gegevens van de IEC |
|
||
|
Overspanningscategorie |
Ⅲ |
Ⅲ |
Ⅱ |
|
Besmettingsklasse |
3 |
2 |
2 |
|
Nominale spanning/stroom V/A |
250 / 24 |
320 / 24 |
400 / 24 |
|
Nominale overspanning KV |
4 |
4 |
4 |
|
Nominale aansluitcapaciteit mm2 |
2.5 |
||
|
Materiaal |
|
||
|
Isolatie materiaal / ontvlambaarheidsklasse |
PBT / UL94, V-0 |
||
|
Terminalen / plating |
Messing / met tinen bekleed |
||
|
Schroef / bekleding |
Staal / nikkelgeplatte |
||
|
Andere gegevens |
|
||
|
PCB-gatdiameter mm |
φ1.5 |
||
|
Aftreklengte mm |
7-8 |
||
|
Schroef / koppel / lbf.in |
M 3 / 5-7 |
||

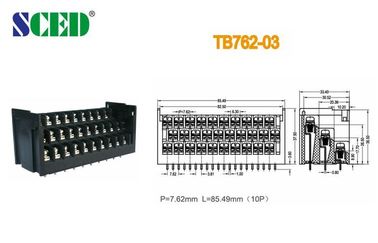

Tekening en foto's
Standaardkleur: Zwart. Andere kleuren zijn ook verkrijgbaar, zie hieronder Hoe bestellen en
selecteerDe kleur die je wilt.
Hoe bestellen:

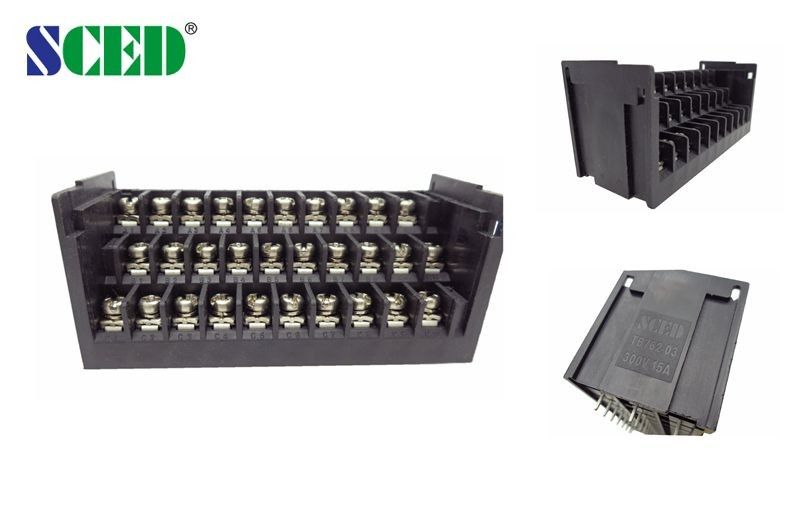

Detailfoto's:
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
