paneelmontage klemmenblok connector
,Klemmenblokken voor printmontage
-
TypePanel Mount Terminal Block,Barrière terminal blokken,Power terminal blokken,Elektrische terminal blo
-
Toonhoogte9.50mm
-
Aantal contacten2P-24P
-
Draadbereik24-12 AWG
-
Nominale spanning600V
-
Nominale stroom20A
-
KleurZwart
-
ToepassingenPCB's, frequentiekonverters, serverplaats, schakelaar, stroomvoorziening, elektrische verlichting, i
-
Plaats van herkomstShenzhen, China
-
MerknaamSCED
-
CertificeringUL, CE
-
ModelnummerTR20-01-BM0
-
Min. bestelaantal500
-
PrijsGet latest price
-
Verpakking Detailsstandaard omdoos
-
Levertijd7-20 werkdagen
-
BetalingsconditiesT/T
-
Levering vermogen1KK stalen per maand

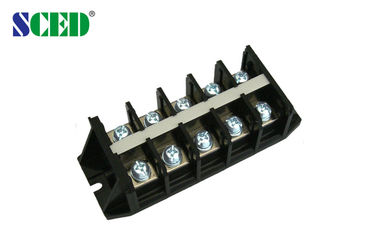

PCB Paneelmontage Klemmenblok 2P - 24P Hoogspanning 600V 20A
PCB-paneel gemonteerd terminalblok 2P - 24P Hoogspanning 600V 20A
Specificaties.
■Inlaat van rechthoekige draad;
■Eenvoudig niveau
Panelmontage op PCB-bord
Tag: Barrier terminal blokken, Power terminal blokken, Elektrische terminal blokken
Toepassingen:
PCB's
Frequentieomvormers,
Server Site, Switch,
stroomvoorziening,enzovoort.
Specificaties:
|
UL Technische gegevens |
B. |
C |
D |
|
Nominale spanning/stroom V/A |
600 / 20 |
600 / 20 |
|
|
Draadbereik AWG |
24-12 |
24-12 |
|
|
Technische gegevens van de IEC |
|
||
|
Overspanningscategorie |
Ⅲ |
Ⅲ |
Ⅱ |
|
Besmettingsklasse |
3 |
2 |
2 |
|
Nominale spanning/stroom V/A |
800 /10 |
1000 / 20 |
1000 / 20 |
|
Nominale overspanning KV |
8 |
8 |
8 |
|
Nominale aansluitcapaciteit mm2 |
2 |
||
|
Materiaal |
|
||
|
Isolatie materiaal / ontvlambaarheidsklasse |
PC / UL94, V-0 |
||
|
Leidingbord/platering |
Messing/Nickelgeplatte |
||
|
Schroef / bekleding |
Stalen / zinkgeplatte |
||
|
Andere gegevens |
|
||
|
Aftreklengte mm |
8 tot 9 |
||
|
Schroefkoppel mm |
M3.5 /7-10 |
||
Voordeel van de functie:
1. gecombineerd tot verschillende posities
2. Producten kunnen op PCB worden gemonteerd
3. met verschillende etiketten gemarkeerd, met of zonder beschermingsdoek, met of zonder allerlei platte truien.

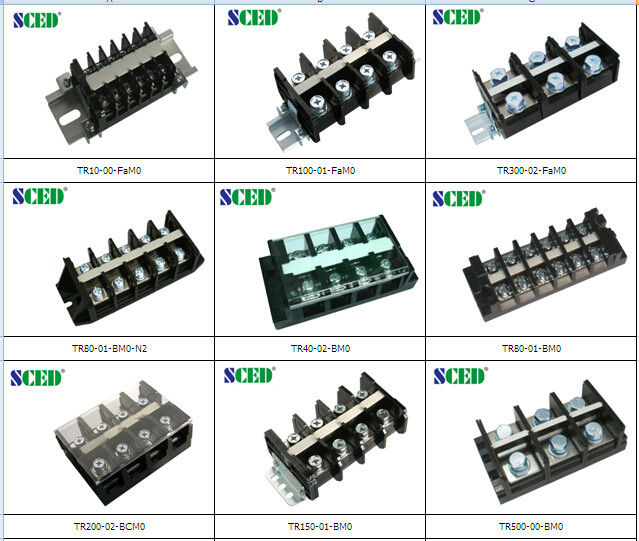

Concurrentievoordeel:
1Stabiel, goede kwaliteit.
2. Concurrerende prijs
3Snel reageren.
4. Volledige producten voor keuze
5Flexibel om het exacte onderdeel te ontwerpen op vraag van de klant
Standaardkleur: Zwart. Andere kleuren zijn ook beschikbaar, zie hieronder Hoe bestellen en selecteer de gewenste kleur.
Hoe bestellen:
Tekening:
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
