Two Row Terminal Block Barrier Connector 7.62mm Pitch Barrier Strips

De Barrièreschakelaar 7.62mm van het twee Rij Eindblok de Stroken van de Hoogtebarrière

  • Markeren

    elektrische aansluitblok

    ,

    barrièretype eindblok

  • Niveaus
    Dubbele niveaus
  • Draadinham
    De inham van de rechte hoekdraad
  • Toepassingen
    PCB, Frequentieconvertors, Serverplaats, Schakelaar, Voeding, Elektrische Verlichting, de Industriec
  • kleur
    Black
  • Aantal Contacten
    4*2P - 20*2P
  • Toonhoogte
    7.62mm
  • Nominale stroom
    15A
  • Nominale spanning
    300V
  • Type
    Barrière Eindblok, Machts eindblokken, Elektro eindblokken
  • Draadwaaier
    14-22
  • Plaats van herkomst
    Shenzhen, China
  • Merknaam
    SCED
  • Certificering
    UL, CE
  • Modelnummer
    Tb762-04-GY
  • Min. bestelaantal
    500
  • Prijs
    Get latest price
  • Verpakking Details
    standaard omdoos
  • Levertijd
    7-20 werkdagen
  • Betalingscondities
    T/T
  • Levering vermogen
    1KK polen elke maandelijks

De Barrièreschakelaar 7.62mm van het twee Rij Eindblok de Stroken van de Hoogtebarrière

Two Row Terminal Block Barrier Connector 7.62mm Pitch Barrier Strips Twee Row Terminal Block Barrier Connector 7.62mm Pitch Barrier Strips

Applications: Toepassingen:

PCB, Frequency Converters, Server Site, Switch, Power Supply, Electric Lighting, Industry Control, PCB, Frequency Converters, Server Site, Switch, voeding, elektrische verlichting, Industrie Control,

Automation, Rail Transportation, Communication, Electric Power, Security, Medicine Equipment, Automatisering, Rail Transport, Communicatie, Electric Power, Veiligheid, Geneeskunde apparatuur,

Military, Elevator, etc.. Militair, Lift, etc ..

Competitive Advantage: Concurrentie voordeel:

1. Stable good quality 1. Stabiele goede kwaliteit

2. Competitive price 2. Concurrerende prijs

3. Quickly response 3. Snel antwoord

4. Full range products for selection 4. Volledig assortiment producten voor selectie

5. Flexible to design the exact part per customers' demand 5. Flexibele om de exacte deel per vraag van klanten te ontwerpen

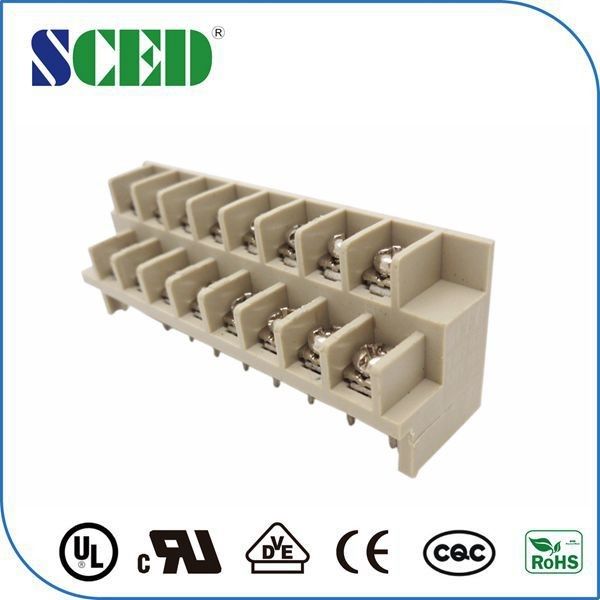

Double Levels Grey 7.62mm Barrier Terminal Block Connector 4*2P - 20*2P 300V Dubbele Levels Grey 7.62mm Barrier Terminal Block Connector 4 * 2P - 20 * 2P 300V

■Right angle wire inlet; ■ Haakse draad inlaat; □Vertical wire inlet; □ Verticale draad inlaat; □45 degree wire inlet □ 45 graden draad inlaat

□Single Level; □ één niveau; ■Double levels; ■ Dubbele niveaus; □Triple levels □ Triple niveaus

Standard color: Grey. Standaard kleur: grijs. Other colors also available, please refer to below How to Order and select Andere kleuren ook beschikbaar, verwijzen wij u naar onderstaande Hoe bestellen en selecteer

the color you want. de gewenste kleur.

Barrier terminal blocks, Power terminal blocks, Electrical terminal Blocks, Terminal blocks suppliers Barrière terminal blokken, macht klemmen, elektrische terminal blokken, leveranciers Terminal blokken

How to order: Hoe te bestellen:

Parameter and Drawing Specifications: Parameter en Tekening Specificaties:

UL Technical Data UL Technische gegevens

B C D B C D

Rated Voltage / Current V/A Geschat Voltage / Huidige V / A

300 / 15 300 / 10 300/15 300/10

Wire Range AWG Draad Range AWG

14-22 14-22 14-22 14-22

IEC Technical Data IEC Technische gegevens

Overvoltage Category Overspanningscategorie

Ⅲ Ⅲ Ⅱ Ⅲ Ⅲ Ⅱ

Contamination Class Verontreiniging Class

3 2 2 3 2 2

Rated Voltage / Current V/A Geschat Voltage / Huidige V / A

250 / 24 320 / 24 400 / 24 250/24 320/24 400/24

Rated Surge Voltage KV Beoordeeld Surge spanning KV

4 4 4 4 4 4

Rated Connecting Capacity mm2 Beoordeeld aansluiten Capaciteit mm2

2.5 2.5

Material Materiaal

Insulation Material / Inflammability Class Isolatiemateriaal / brandbaarheidsklasse

PBT / UL94, V-0 PBT / UL94 V-0

Terminal / Plating Terminal / Plating

Brass /Tin Plated Messing / vertinde

Screw / Plating Schroef / Plating

Steel / Nickel Plated Staal / vernikkeld

Other Data Andere gegevens

PCB Hole Diameter mm PCB Hole Diameter mm

φ1.5 φ1.5

Stripping Length mm Strippen Lengte mm

7-8 7-8

Screw / Torque / lbf.in Schroef / Torque / lbf.in

M 3/ 5-7 M 3 / 5-7

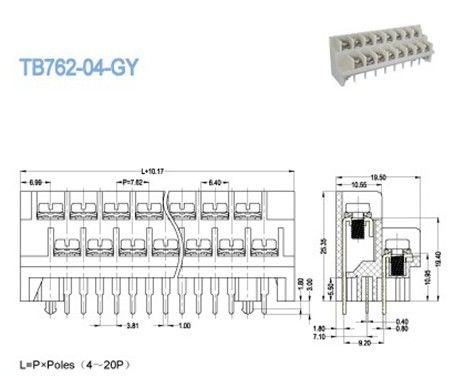

Drawing and Photos Tekening en foto's
