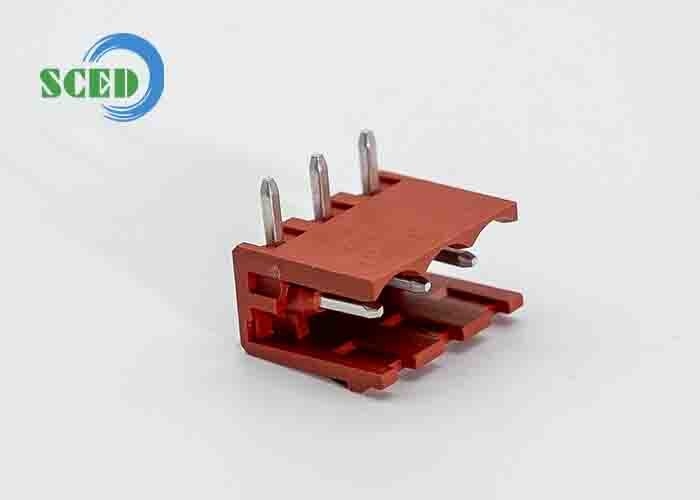

Pitch 5.00mm 300V 18A 2-22P Male Header PCB Pluggable Red Terminal Blocks Connector

Pitch 5.00mm 300V 18A 2-22P Mannelijke kop PCB aansluitbare rode terminal blokken connector

  • Markeren

    pcb aansluitbaar eindblok

  • Draadinham
    Inlaat van rechthoekige draad
  • Type
    Insteekbare terminalblokken, terminalblokconnectoren, PCB-connectoren
  • Pitch
    5.00mm
  • Aantal contacten
    2P-22P
  • Nominale spanning
    300 V
  • Nominale stroom
    18A
  • Kleur
    Rood
  • Toepassingen
    PCB's, frequentiekonverters, serverplaats, schakelaar, stroomvoorziening, elektrische verlichting, i
  • Plaats van herkomst
    Suzhou, China
  • Merknaam
    SCED
  • Certificering
    UL, CE
  • Modelnummer
    TP508H-03V
  • Min. bestelaantal
    500
  • Prijs
    Get latest price
  • Verpakking Details
    Verpakkingsdetails: Het standaardkarton van de de uitvoerverpakking, of volgens de klantenvraag.
  • Levertijd
    20-45 werkdagen
  • Betalingscondities
    T/T
  • Levering vermogen
    1KK stalen per maand

Pitch 5.00mm 300V 18A 2-22P Mannelijke kop PCB aansluitbare rode terminal blokken connector

Pitch 5.00mm 300V 18A 2-22P Mannelijke kop PCB aansluitbare rode terminal blokken connector


■Rechtehoek draadinlaat; □Verticale draadinlaat; □45 graden draadinlaat
■Een niveau; □Dubbel niveau; □Drievoudig niveau

Deze mannelijke kop komt overeen met de vrouwelijke stekker:TP508P-00, TP508P-02, TP508P-03, TP508P-04, TP508P-05, TP508P-07

Standaardkleur: groen. Andere kleuren zijn ook beschikbaar, zie hieronder Hoe bestellen en selecteer de gewenste kleur.

Insteekbare terminalblokken, insteekbare terminalblokken, terminalblokconnectoren, PCB-connectoren






Hoe bestellen:

 Pitch 5.00mm 300V 18A 2-22P Mannelijke kop PCB aansluitbare rode terminal blokken connector 0

Toepassingen:

PCB's, frequentiekonverters, serverplaats, schakelaars, stroomvoorziening, elektrische verlichting, industriële controle, automatisering, spoorvervoer, communicatie, elektriciteit, beveiliging, medische apparatuur,MilitairLift, enzovoort.

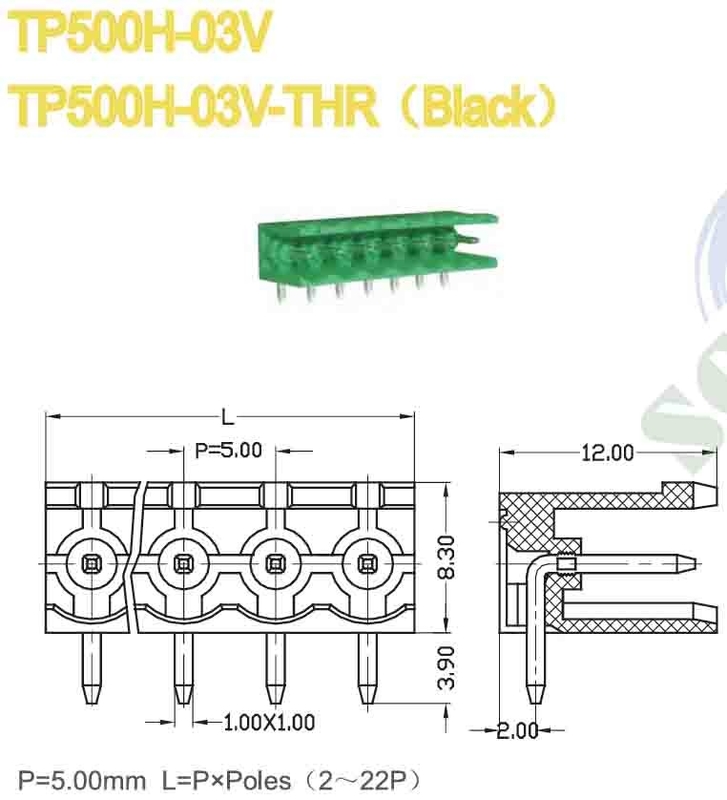

Parameters en tekeningen:



UL Technische gegevens

B.

C

D

Nominale spanning/stroom V/A

300 / 18



300 / 10

Draadbereik AWG







Technische gegevens van de IEC



Overspanningscategorie

Besmettingsklasse

3

2

2

Nominale spanning/stroom V/A

250 / 18

400 / 18

500 / 18

Nominale overspanning KV

4

4

4

Materiaal



Isolatie materiaal / ontvlambaarheidsklasse

PA66 / UL94, V-0 (THR: PA46 UL94, V-0)

Terminalen / plating

Messing / met tinen bekleed

Andere gegevens



PCB-gatdiameter mm

φ1.4

PinDimension mm

1.0 x 1.0





Pitch 5.00mm 300V 18A 2-22P Mannelijke kop PCB aansluitbare rode terminal blokken connector 1


Concurrentievoordeel:


  1. Stabiele goede kwaliteit
  2. Concurrerende prijs
  3. Snelle reactie
  4. Volledige producten voor de selectie
  5. Flexibel om het exacte onderdeel te ontwerpen per vraag van de klant
