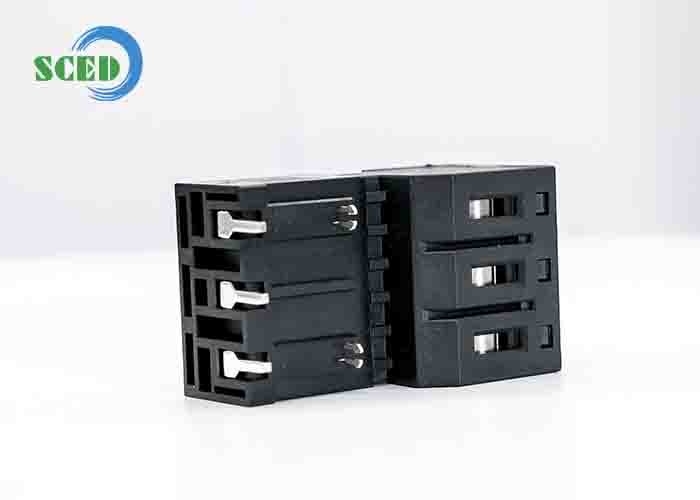

300V 55A Female Pluggable Terminal Block , 600V 55A PCB Terminal Blocks Pitch 10.16mm 3P

300V 55A Vrouwelijk aansluitbaar terminalblok, 600V 55A PCB-terminalblokken Pitch 10.16mm 3P

Producten - Pluggable aansluitblok
  • Markeren

    300V 55A aansluitbaar eindblok

    ,

    600V 55A aansluitbaar eindblok

    ,

    3P Plug-in terminalblok

  • Type
    Insteekbare terminalblokken, terminalblokconnectoren, PCB-connectoren
  • Pitch
    10.16mm
  • Aantal contacten
    3P
  • Nominale spanning
    600/300V
  • Nominale stroom
    55A
  • Kleur
    Zwart
  • Toepassingen
    PCB's, frequentiekonverters, serverplaats, schakelaar, stroomvoorziening, elektrische verlichting, i
  • Plaats van herkomst
    Suzhou, China
  • Merknaam
    SCED
  • Certificering
    UL, CE
  • Modelnummer
    TP1000P-00+TP1000H-00V
  • Min. bestelaantal
    500
  • Prijs
    Get latest price
  • Verpakking Details
    Verpakkingsdetails: Het standaardkarton van de de uitvoerverpakking, of volgens de klantenvraag.
  • Levertijd
    20-45 werkdagen
  • Betalingscondities
    T/T
  • Levering vermogen
    1KK stalen per maand

300V 55A Vrouwelijk aansluitbaar terminalblok, 600V 55A PCB-terminalblokken Pitch 10.16mm 3P

  • 300V 55A Female Pluggable Terminal Block , 600V 55A PCB Terminal Blocks Pitch 10.16mm 3P
  • 300V 55A Female Pluggable Terminal Block , 600V 55A PCB Terminal Blocks Pitch 10.16mm 3P
  • 300V 55A Female Pluggable Terminal Block , 600V 55A PCB Terminal Blocks Pitch 10.16mm 3P
  • 300V 55A Female Pluggable Terminal Block , 600V 55A PCB Terminal Blocks Pitch 10.16mm 3P
Prijs opvragen Contact nu

Toepassingen:

PCB's, frequentiekonverters, serverplaats, schakelaars, stroomvoorziening, elektrische verlichting, industriële controle, automatisering, spoorvervoer, communicatie, elektriciteit, beveiliging, medische apparatuur,MilitairLift, enzovoort.


300V 55A Vrouwelijk aansluitbaar terminalblok + 600V 55A PCB-terminalblokken Pitch 10.16mm 3P

■Een niveau; □Dubbel niveau; □Drievoudig niveau


Deze vrouwelijke stekker past bij mannelijke stopcontacten van de serie:TP381H-20, TP381H-20V, TP381H-22, TP381H-22V

Standaardkleur: Zwart. Andere kleuren zijn ook beschikbaar, zie hieronder Hoe bestellen en selecteer de gewenste kleur.

Insteekbare terminalblokken, insteekbare terminalblokken, terminalblokconnectoren, PCB-connectoren



Hoe bestellen:

 300V 55A Vrouwelijk aansluitbaar terminalblok, 600V 55A PCB-terminalblokken Pitch 10.16mm 3P 0

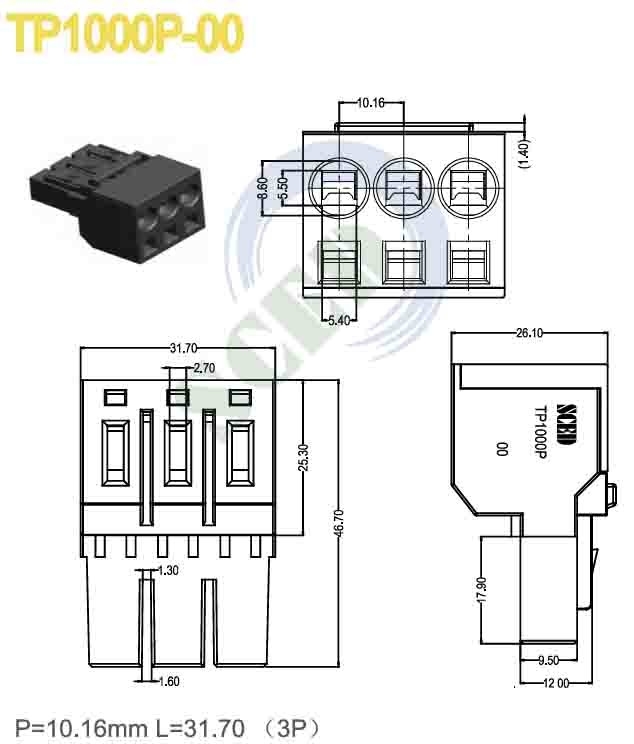

Parameters en tekeningen:



TP1000P-00

UL Technische gegevens

B.

C

D

Nominale spanning/stroom V/A

600 / 55

600 / 55

600 / 5

Draadbereik AWG







Technische gegevens van de IEC



Overspanningscategorie

Ⅲ

Ⅲ

Ⅱ

Besmettingsklasse

3

2

2

Nominale spanning/stroom V/A

630 / 55

800 / 55

1000 / 55

Nominale overspanning KV

6

6

6

Nominale aansluitcapaciteit mm2



Materiaal



Isolatie materiaal / ontvlambaarheidsklasse

PA66 / UL94, V-0

Terminal/ Platering

Koper /Blikgeplatte

Clampkooi/ Platering



Schroef / bekleding



Andere gegevens



Aftreklengte mm

18 tot 20

Schroef / koppel / lbf.in

N.A.

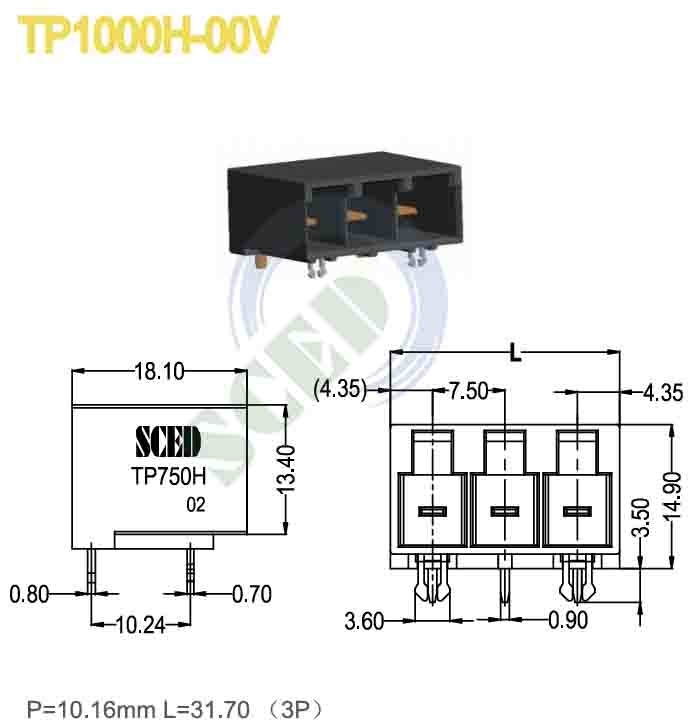

TP1000H-00V

UL Technische gegevens B. C D
Nominale spanning/stroom V/A 300 / 55 300 / 55 600 / 5
Draadbereik AWG
Technische gegevens van de IEC
Overspanningscategorie Ⅲ Ⅲ Ⅱ
Besmettingsklasse 3 2 2
Nominale spanning/stroom V/A 630 / 55 800 / 55 1000 / 55
Nominale overspanning KV 6 6 4
Nominale aansluitcapaciteit mm2
Materiaal
Isolatie materiaal / ontvlambaarheidsklasse PA66+25%GF / UL94, V-0
Terminalen / plating Koper / tin geplatteerd
Klemkooi / bekleding
Schroef / bekleding
Andere gegevens
PCB-gatdiameter φ2.4
Afmetingen van de pin 1.2*1.6




300V 55A Vrouwelijk aansluitbaar terminalblok, 600V 55A PCB-terminalblokken Pitch 10.16mm 3P 1300V 55A Vrouwelijk aansluitbaar terminalblok, 600V 55A PCB-terminalblokken Pitch 10.16mm 3P 2



Concurrentievoordeel:


  1. Stabiele goede kwaliteit
  2. Concurrerende prijs
  3. Snelle reactie
  4. Volledige producten voor de selectie
  5. Flexibel om het exacte onderdeel te ontwerpen per vraag van de klant
