85A Panel Mount Terminal Block UL94-V0 600V 12,1 mm Terminalbreedte
Gedetailleerd productBeschrijving:
Pitch 12.1mm, 600V 85A, 2P-24P, door middel van panelen/voedings- en afsluitblokken/schotconnectoren
■ Rechthoekige draadinlaat; □ Verticale draadinlaat; □ 45 graden draadinlaat
■ Eén dek; □Twee dekken; □Drie dekken
Standaardkleur: zwart. Andere kleuren zijn ook verkrijgbaar.
Toepassingen:
1Deze kunnen worden gebruikt op pcb's, frequentiekonverters, serversites, schakelaars, stroomvoorziening en elektrische verlichting.Veiligheid, Medische apparatuur, Militair, Lift, etc. kan ook worden gebruikt.

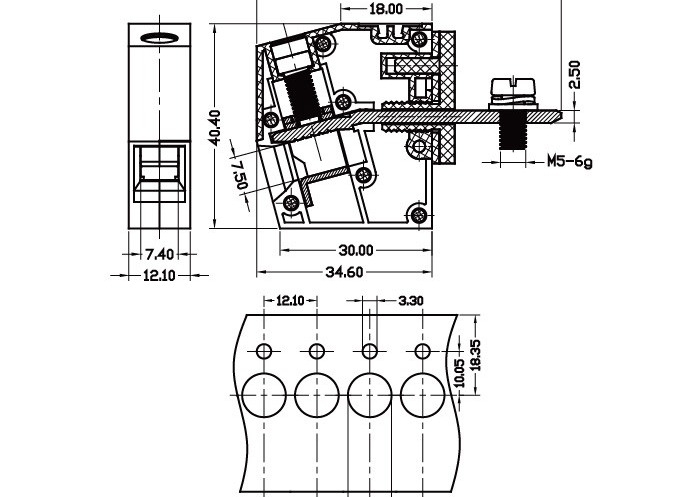

Parameter en tekeningSpecificaties:
UL Technische gegevens |
B. |
C |
D |
Nominale spanning/stroom V/A |
600 / 85 |
|
600 / 5 |
Draadbereik AWG |
4 tot 20 |
|
4 tot 20 |
Technische gegevens van de IEC |
|
||
Overspanningscategorie |
Ⅲ |
Ⅲ |
Ⅱ |
Besmettingsklasse |
3 |
2 |
2 |
Nominale spanning/stroom V/A |
630 / 101 |
800 / 101 |
1000 / 101 |
Nominale overspanning KV |
6 |
6 |
6 |
Nominale aansluitcapaciteit mm2 |
16 |
||
Materiaal |
|
||
Isolatie materiaal / ontvlambaarheidsklasse |
PA66 / UL94, V-0 |
||
Klemkooi / bekleding |
Staal / nikkelgeplatte |
||
Leidingbord / bekleding |
Koperen / nikkelgeplatte |
||
Schroef / bekleding |
Stalen / zinkgeplatte |
||
Andere gegevens |
|
||
Aftreklengte mm |
16 |
||
Schroef / koppel / lbf.in |
M5 / 22-25 |
