PCB Mount Terminal Block Pitch 5.0mm 300v 10a Brass Clamp Cage Connection

PCB zetten Eindblokhoogte 5.0mm 300v op 10a de Kooiverbinding van de Messingsklem

  • Markeren

    het eindblokschakelaars van PCB

    ,

    PCB zetten eindblok op

  • Toonhoogte
    5.00
  • Polen
    2P-24P
  • spanning
    300V
  • Huidige
    10A
  • kleur
    groene
  • Schroef
    M3
  • Plaats van herkomst
    Shenzhen, China
  • Merknaam
    SCED
  • Certificering
    UL, CE
  • Modelnummer
    TJ500-00
  • Min. bestelaantal
    500
  • Prijs
    Get latest price
  • Verpakking Details
    standaard omdoos
  • Betalingscondities
    T/T
  • Levering vermogen
    1KK polen elke maandelijks

PCB zetten Eindblokhoogte 5.0mm 300v op 10a de Kooiverbinding van de Messingsklem

PCB zetten Eindblokhoogte 5.0mm 300v op 10a de Kooiverbinding van de Messingsklem



Snel Detail



Hoogte: 5.00mm

Polen: 2P-24P

Voltagestroom: 300V/10A

Draadwaaier: 12-26 AWG

Materialen:  De plastic huisvesting is PA66 (UL94 v-0)

Werkende temperatuur: -40℃~+105℃

De de klemkooi en terminal zijn hoog - kwaliteitsmessing of koper

De schroef is het staal van uitstekende kwaliteit M3



Spec.



1. De Euro Terninal Blokken van PCB wordt wijd gebruikt in de industrie en automatische controle, macht, frequentieomzetting en enz.

2. Het wordt bestaan uit plastic huisvesting, klemkooi, terminal en schroef.

3. Het kan worden gestapeld om verschillende polen via 2P en 3P te zijn,

4. De Richting van de draadinham: 45 90 180degree

4. Materialen:  De plastic huisvesting is PA66 (UL94 v-0) Werkende temperatuur: -40~+105 de de klemkooi en terminal zijn hoog - het kwaliteitsmessing of de koperschroef zijn het staal van uitstekende kwaliteit



Parameter en Tekeningsspecificaties:



UL technische Gegevens

B

C

D

Nominale spanning/Huidige V/A

300/10



300/10

AWG van de draadwaaier

12-26



12-26

De Technische Gegevens van CEI



Overvoltagecategorie

Verontreinigingsklasse

3

2

2

Nominale spanning/Huidige V/A

250/10

400/10

630/10

Geschat Schommelingsvoltage KV

4

4

4

Geschatte Verbindende Capaciteit mm2

2.5

Materiaal



Isolatiemateriaal/Ontvlambaarheidsklasse

PA66/UL94, V-0

Klemkooi/Plateren

Messing/Vernikkeld

Terminal/Plateren

Geplateerd messing/Tin

Schroef/Plateren

Geplateerd staal/Zink

Andere Gegevens



PCB-Gatendiameter mm

φ1.4

Het ontdoen van Lengte mm

6-7

Schroef/Torsie/lbf.in

M3/4.4-5.3



Concurrentievoordeel:

  1. Stabiele goede kwaliteit
  2. Concurrerende prijs
  3. Snel reactie
  4. Volledige waaierproducten voor selectie
  5. Flexibel om het nauwkeurige deel per de vraag van klanten te ontwerpen

Toepassingen:



PCB, Frequentieconvertors,

Serverplaats, Schakelaar, Voeding, Elektrische Verlichting, de Industriecontrole, Automatisering,

Spoorvervoer, Mededeling, Electric Power, Veiligheid, Geneeskundemateriaal, Militair, Lift, etc….

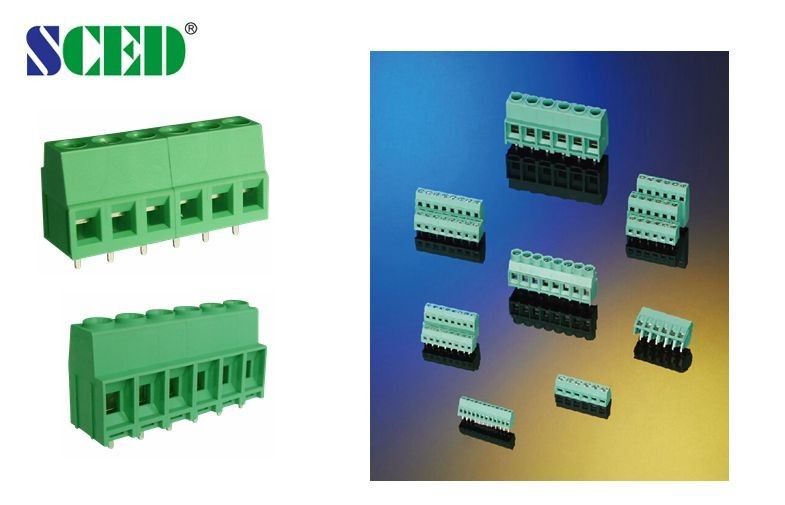

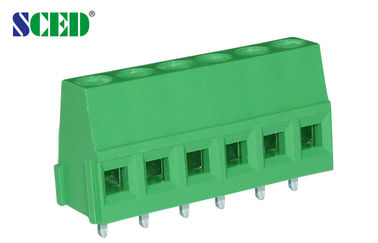

Tekeningsfoto en Productfoto:

PCB zetten Eindblokhoogte 5.0mm 300v op 10a de Kooiverbinding van de Messingsklem 0

PCB zetten Eindblokhoogte 5.0mm 300v op 10a de Kooiverbinding van de Messingsklem 1
