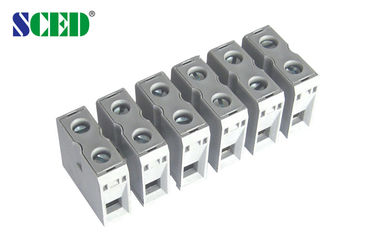

PCB door middel van panel montage terminal blokken met 45 graden draad inlaat, 14,50mm 600V 65A
■Rechtehoek draadinlaat; □Verticale draadinlaat; □45 graden draadinlaat
■Een niveau; □Dubbel niveau; □Drievoudig niveau
Standaardkleur: Grijs. Andere kleuren zijn ook verkrijgbaar, zie hieronder Hoe bestellen en selecteer de gewenste kleur.
Hoe bestellen:
Toepassingen:
PCB's, frequentiekonverters, serverplaats, schakelaars, stroomvoorziening, elektrische verlichting, industriële controle, automatisering, spoorvervoer, communicatie, elektriciteit, beveiliging, medische apparatuur,MilitairLift, enzovoort.
Parameters en tekeningen:
UL Technische gegevens |
B. |
C |
D |
Nominale spanning/stroom V/A |
600 / 65 |
600 /65 |
600 / 5 |
Draadbereik AWG |
6-24 |
6-24 |
6-24 |
Technische gegevens van de IEC |
|
||
Overspanningscategorie |
Ⅲ |
Ⅲ |
Ⅱ |
Besmettingsklasse |
3 |
2 |
2 |
Nominale spanning/stroom V/A |
800 / 65 |
1000 / 65 |
1000 / 65 |
Nominale overspanning KV |
8 |
8 |
8 |
Nominale aansluitcapaciteit mm2 |
10 |
||
Materiaal |
|
||
Isolatie materiaal / ontvlambaarheidsklasse |
PA66/ UL94, V-0 |
||
Platering van geleidingsbord |
Koperen / nikkelgeplatte |
||
Clamp Cage Plating |
Messing/vernikeld |
||
Schroef / bekleding |
Stalen / zinkgeplatte |
||
Andere gegevens |
|
||
Aftreklengte mm |
9 tot 10 |
||
Schroef / koppel / lbf.in |
M 5 / 10.6-13 |
Concurrentievoordeel:
Tag:
Voedingsmiddelen via terminalblokken Voedingsmiddelen via terminalconnectoren, penalty mount terminalblok, elektrische terminalblokken
