Plaats van herkomst: | Guangdong China |
Merknaam: | SCED |
Certificering: | CE,UL,CUL,CQC, VDE etc. |
Modelnummer: | TJ381-04 |
Min. bestelaantal: | 1000 Pc/Pcs |
---|---|
Prijs: | US $ 0.07 - 0.11 / Pole |
Verpakking Details: | Standaard Hoofdkartonafmeting: 341 x 273 x 198mm. |
Levertijd: | 5-20 dagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 1000000 Pool/Polen per Maand |
Klemkooi: | Messing | Hoogte: | 3.81mm |
---|---|---|---|
Stroom:: | 16A | Terminal: | Koper |
Volt:: | 300 V | Geschat Schommelingsvoltage: | Geen abnormaal binnen 1 minuut |
Plastic huisvesting: | UL94, V-0 | Isolatieweerstand: | Boven DC500V, 500MΩ |
Contactweerstand: | Minder dan 8mΩ | Striplengte:: | 56mm |

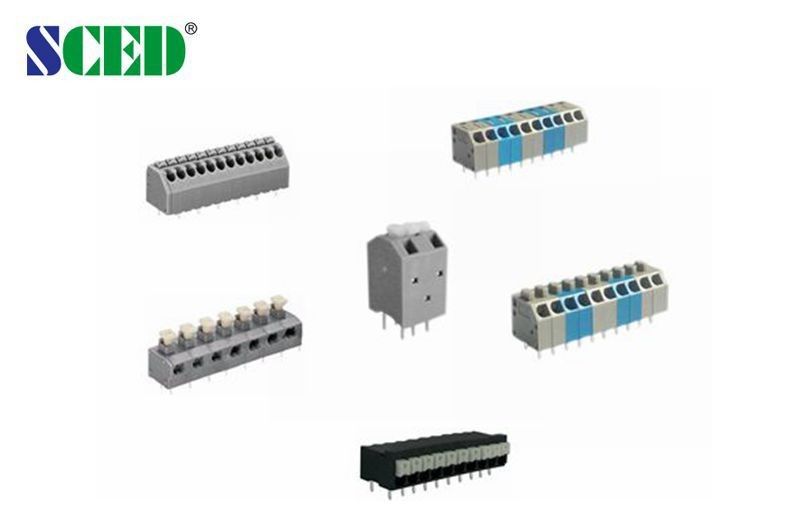

Messing veeraansluitblok Eén niveau 3,5 mm pitch PA66 UL94-V0
Gedetailleerd productBeschrijving:
Hoogte 3,81 mm, 300V 16A, 2P-28P,Veerklemmenblokken, schroefloze klemmen
■rechthoekige draadinvoer;□Verticale draadinlaat;□45 graden draadinlaat
■Enkel dek;□Dubbeldeks;□Drievoudige dekken
Standaardkleur: grijs.Andere kleuren ook beschikbaar.
Toepassingen:
1. PCB, frequentieomvormers, serversite, schakelaar, voeding, elektrische verlichting
2. Industriecontrole, automatisering, vervoer per spoor, communicatie, elektriciteit, beveiliging, medische apparatuur, leger, lift, enz.
Parameter en tekeningSpecificaties:
PCB-veeraansluitblok UL technische gegevens |
B |
C |
D |
Nominale spanning / stroom V/A |
300/5 |
|
|
Draadbereik AWG |
16-22 |
|
|
IEC technische gegevens |
|
||
Overspanningscategorie |
Ⅲ |
Ⅲ |
Ⅱ |
Besmettingsklasse |
3 |
2 |
2 |
Nominale spanning / stroom V/A |
320 / 5 |
400 / 5 |
630 / 5 |
Nominale overspanning KV |
4 |
4 |
2.5 |
Nominale aansluitcapaciteit mm2 |
1.5 |
||
Materiaal |
|
||
Isolatiemateriaal / Ontvlambaarheidsklasse |
PA66 / UL94, V-0 |
||
Lente / Beplating |
|
||
Terminal / beplating |
Fosforbrons / vertind |
||
Andere gegevens |
|
||
PCB-gatdiameter mm |
φ1,2 |
||
Striplengte mm |
8-9 |
